Bij een lichtschakelaar aansluiten met bruin en zwart draad sluit je de bruine draad aan als fase (de stroomvoerende leiding) en de zwarte draad als schakelaar-fase (de draad die naar de lamp loopt). Dit is de standaard kleurcodering volgens de huidige NEN 1010-norm voor wisselstroom in Nederland en België. Weet je welke draad waar hoort, dan is de aansluiting eenvoudig en veilig te maken.
Wat betekenen bruin en zwart bij een lichtschakelaar?
In moderne elektrische installaties gelden vaste kleurcodes. Bruin is de fase: de draad die de spanning aanvoert vanuit de groepenkast. Zwart is in dit geval de schakelaar-fase: de draad die de stroom doorstuurt naar de lamp zodra je de schakelaar omzet. Blauw is de nuldraad (nulleider) en geel-groen is de aardleiding. Bij een lichtschakelaar gebruik je normaal alleen bruin en zwart. De nuldraad gaat rechtstreeks naar de lamp en komt niet langs de schakelaar.
Oudere installaties (van vóór de jaren negentig) gebruikten soms andere kleurcodes, zoals rood voor fase en grijs of zwart voor nul. Werk je aan een oudere woning, meet dan altijd na met een spanningstester welke draad welke functie heeft. Vertrouw nooit blindelings op kleur in oudere bedrading.
Lichtschakelaar aansluiten bruin zwart: het stappenplan
Volg deze stappen voor een veilige en correcte aansluiting:

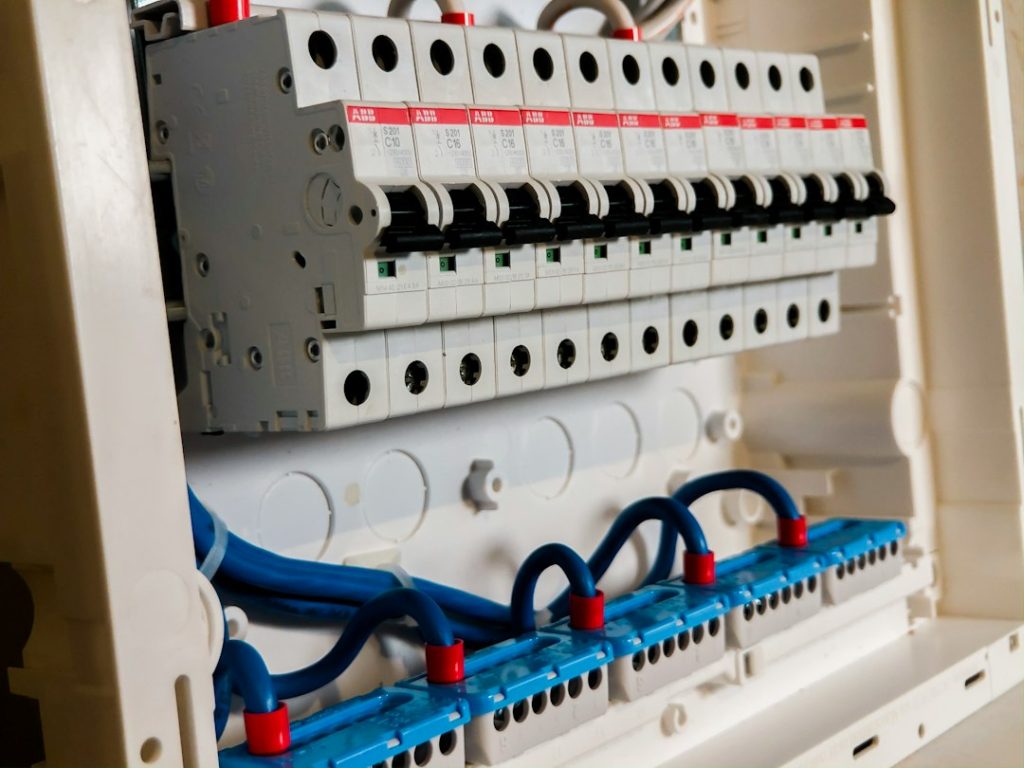

- Stap 1: Zet de groep uit. Schakel de betreffende groep in de meterkast uit en controleer met een spanningstester of er geen spanning meer op de draden staat. Doe dit altijd, ook als je zeker denkt te zijn.
- Stap 2: Verwijder de oude schakelaar. Draai de afdekplaat los, trek de inbouwdoos iets naar voren en noteer (of fotografeer) welke draad op welke klem zat.
- Stap 3: Controleer de draden. Je ziet normaal twee draden: bruin (fase in) en zwart (schakelaar-fase naar lamp). Soms zit er ook een blauwe draad mee als er een nuldraad door de schakelaargroep loopt, voor dimmers of slimme schakelaars.
- Stap 4: Sluit bruin aan op L (of de ingang). De bruine fase-draad gaat op de klem aangeduid als “L”, “in” of soms met een pijltje naar binnen. Dit is de inkomende spanning.
- Stap 5: Sluit zwart aan op de uitgang. De zwarte schakelaar-fase gaat op de klem aangeduid als “uit”, een pijltje naar buiten, of op de tweede klem bij een simpele schakelaar. Sommige schakelaars hebben alleen twee klemmen zonder aanduiding; dan maakt de volgorde bruin-zwart niet uit voor de werking, maar houd de kleurcodering consequent aan.
- Stap 6: Draad isolatie controleren. Zorg dat er geen blanke kern buiten de klem uitsteekt. Maximaal 1 à 2 millimeter koper mag zichtbaar zijn, de rest zit in de klem.
- Stap 7: Schakelaar terugplaatsen en testen. Duw de inbouwdoos terug, bevestig de afdekplaat en zet de groep weer aan. Test de schakelaar door de lamp aan en uit te klikken.
Wanneer zit er ook een blauwe draad bij?
Bij een gewone aan/uit-schakelaar heb je alleen bruin en zwart nodig. Toch kom je soms een derde draad (blauw) tegen in de schakelaargroep. Dat is het geval als de installateur een nuldraad heeft doorgelegd naar de schakelaarplaats, vaak met het oog op toekomstige dimmers of slimme schakelaars die een nuldraad nodig hebben. Sluit die blauwe draad dan aan op de nul-klem van de dimmer of slimme schakelaar. Bij een gewone mechanische schakelaar laat je hem geïsoleerd en ongebruikt.
Veelgemaakte fouten bij bruin en zwart aansluiten
De meest voorkomende fout is bruin en zwart omwisselen. De lamp werkt dan vaak nog, maar de schakelaar verbreekt de verkeerde draad. Dat betekent dat de fitting van de lamp onder spanning blijft staan, ook als het licht uit is. Dat is gevaarlijk bij het vervangen van een lamp. Zorg dus altijd dat bruin op de fase-ingang zit.
Een andere valkuil is werken aan een schakelaar zonder de groep uit te zetten. Een spanningstester (niet alleen een schroevendraaier met neonlampje, maar bij voorkeur een digitale tester) geeft zekerheid. Ga nooit op gevoel af.
Tot slot: twijfel je aan de staat van de bedrading, zie je verkleurde isolatie of ruik je een verbrande geur? Laat de installatie dan nakijken door een erkend elektricien. Aansluiten op zichzelf mag je in Nederland uitvoeren aan eigen installaties, maar de installatie moet wel voldoen aan NEN 1010. Bij twijfel over de veiligheid is een vakman geen overkill.
Weet je nu precies welke draad waar zit, dan is een lichtschakelaar aansluiten met bruin en zwart een klusje van een paar minuten. Bruin op de fase-ingang, zwart naar de lamp, groep uit voordat je begint en altijd testen met een spanningstester. Dat zijn de vier punten die het verschil maken tussen een veilige en een riskante aansluiting.
